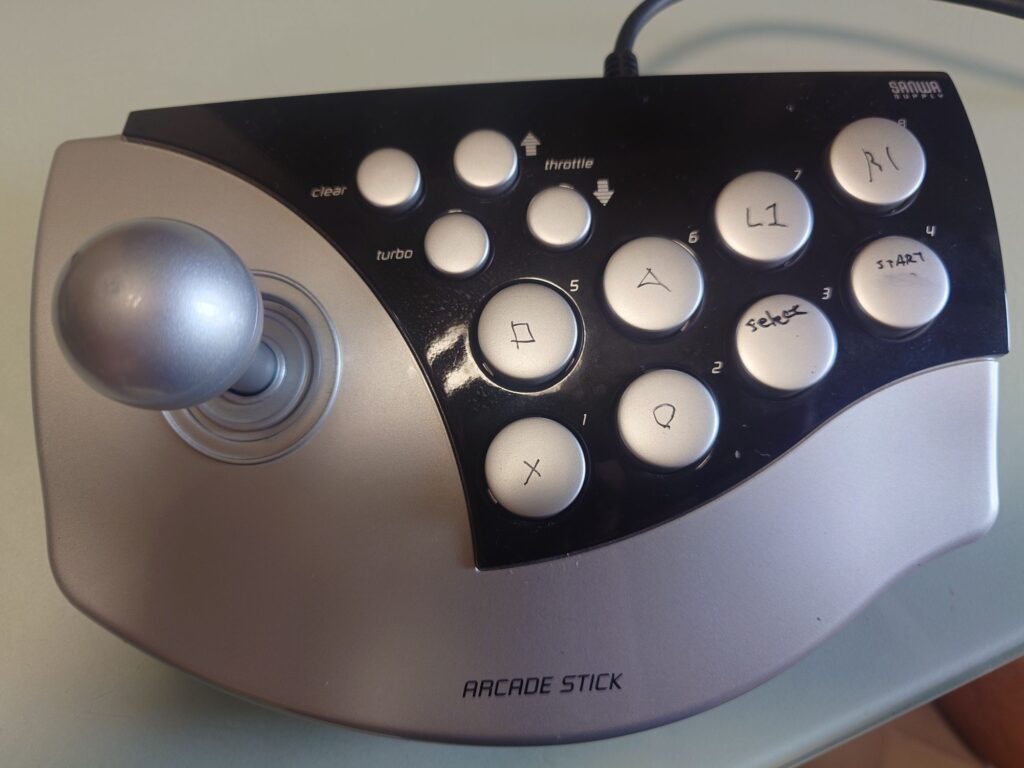

同時押しボタン３つ追加で攻撃11ボタン化　サンワサプライ　USBアーケードコントローラ

ハードオフ２２００円位で買ったアーケードスティックですが、しばらく使ってなく、スト4（PS3）したら動いて、楽しくて、はまり。
勢い余ってSteamのスト6買って、めっちゃ楽しくて、息子とやってました。PS3用に配線の3番と8番を入れ替えていました。

今どきのボタンの数がなくて、Steamの設定で助かり、大中小のキック、パンチの基本6ボタン+パリィ+インパクトの8ボタンでやってたのですが、息子が豪鬼、ザンギ使っているので、PPP、KKKが欲しく、私もケンでKKしたいので。

もともと、レバーレスを作っいて、なんか整理していたらダイオードがいくつか出てきたので、レバーレスも時間がかかるのでまずはこのコントローラーに同時ボタンのパリィ、インパクト、投げをワイヤードで追加する改造をすることに。

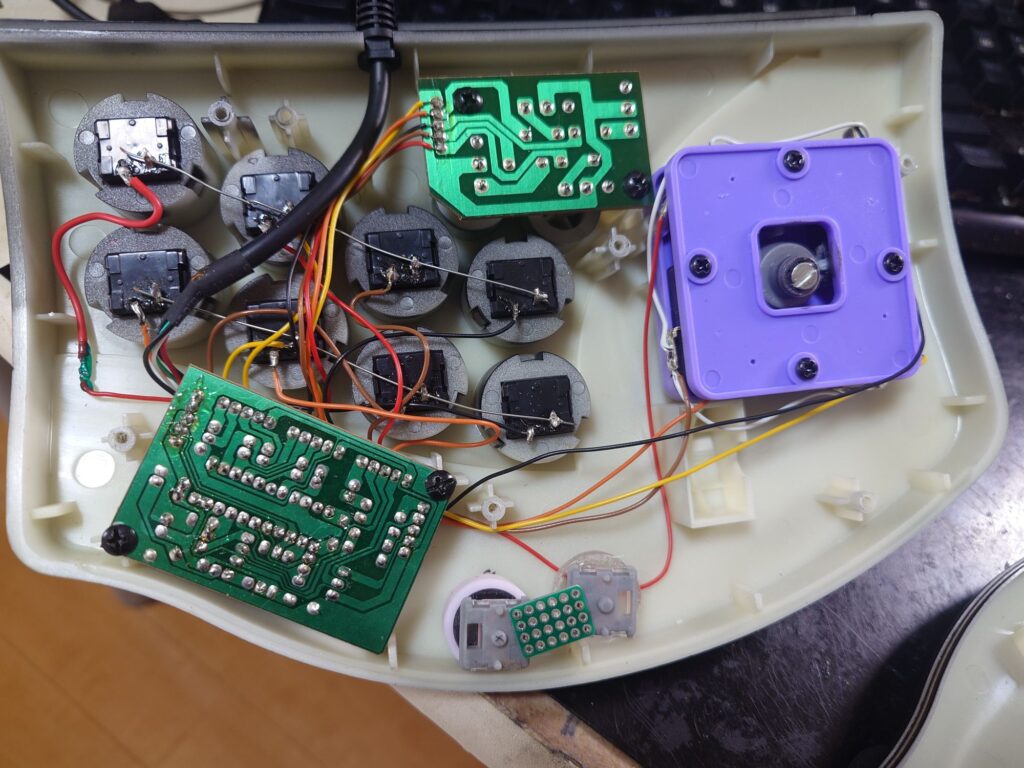

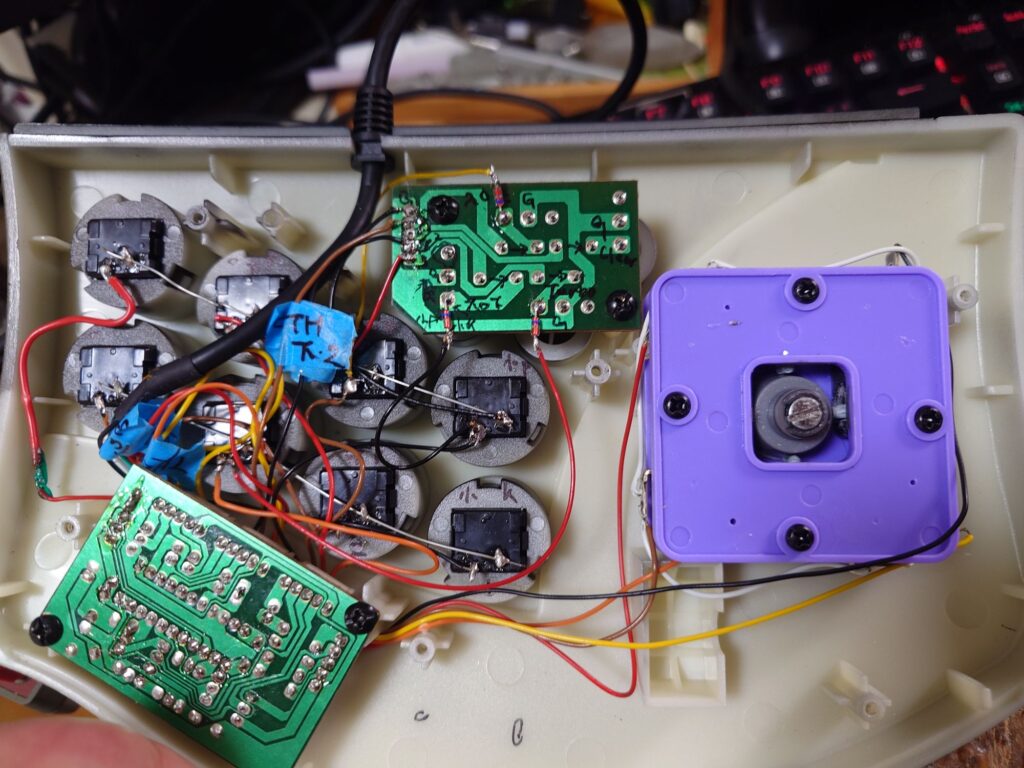

裏側を開けたところ。下がメイン基板、上は特殊ボタンの基板。
ボタンのGNDは裸の空中配線でなかなかのジャンクっぷりですね。ボタンのボディと筐体のボディが一体成型でいいコストダウンです。でもプッシュ感に合成がない原因です。

真ん中下の妙な基板とボタンは…ここにパリィとインパクトを追加しようとおいてみたキースイッチとボタンです。
この基板では剛性が出ないので、もっと広くして両サイドでネジ度め止めが必要でしょう。ボタンもUVレジンで作成中で、ちょっと時間がかかりそうなので、まずは上の特殊ボタンを使って、同時押しボタンを実装します。

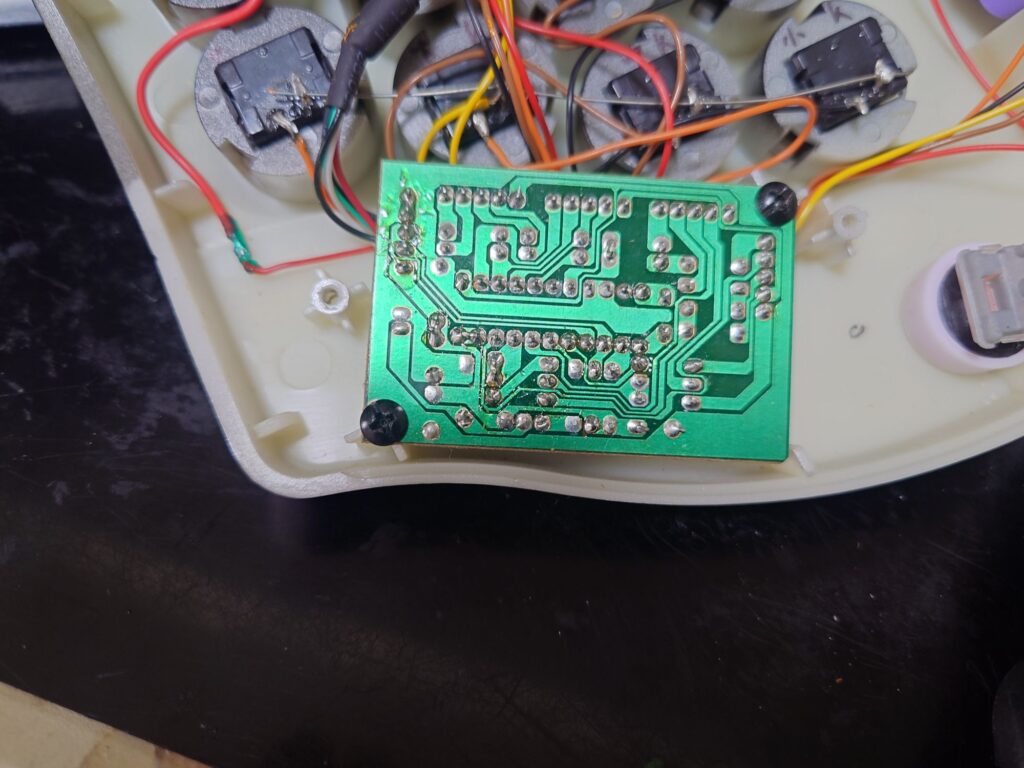

こちらがメイン基板裏です。

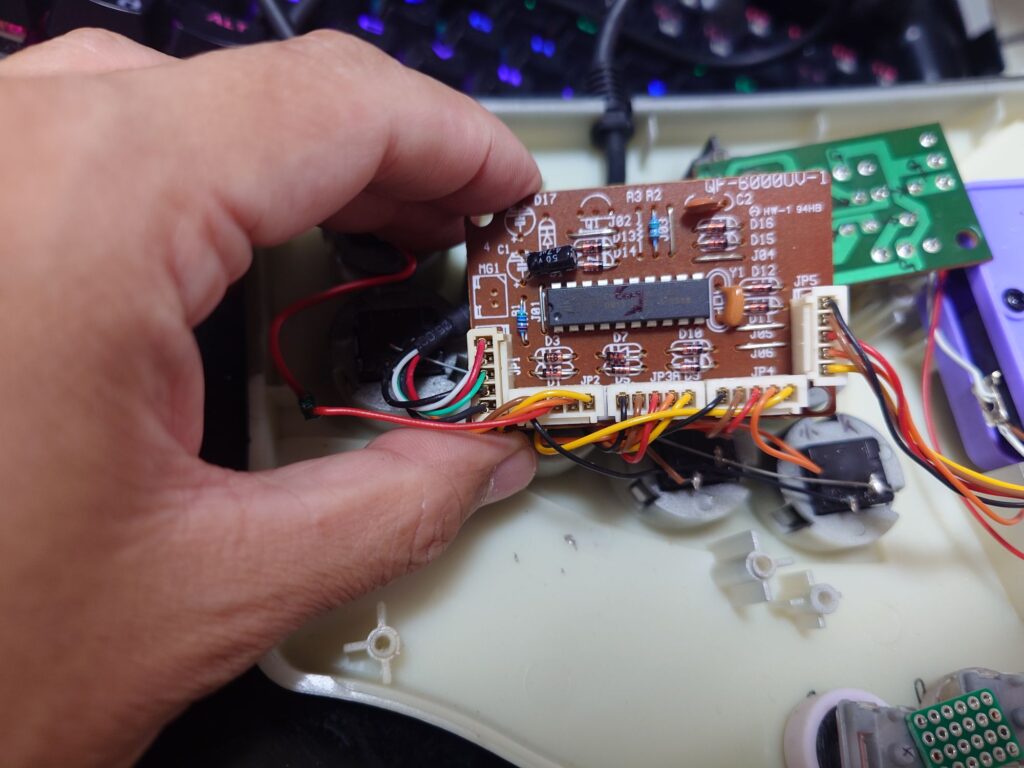

ねじ外してひっくり返して、表側、ICが1個乗ってます。ダイオードもいっぱい乗ってます。Geminiにこのダイオード、同時押しの逆流防止かね？と話してましたが、結局詳細はわかりませんが、おそらくサブ基盤がなにかの信号+ボタン1,2,3,4のようだったんで、ダイオードがいるんだろうとなりました。

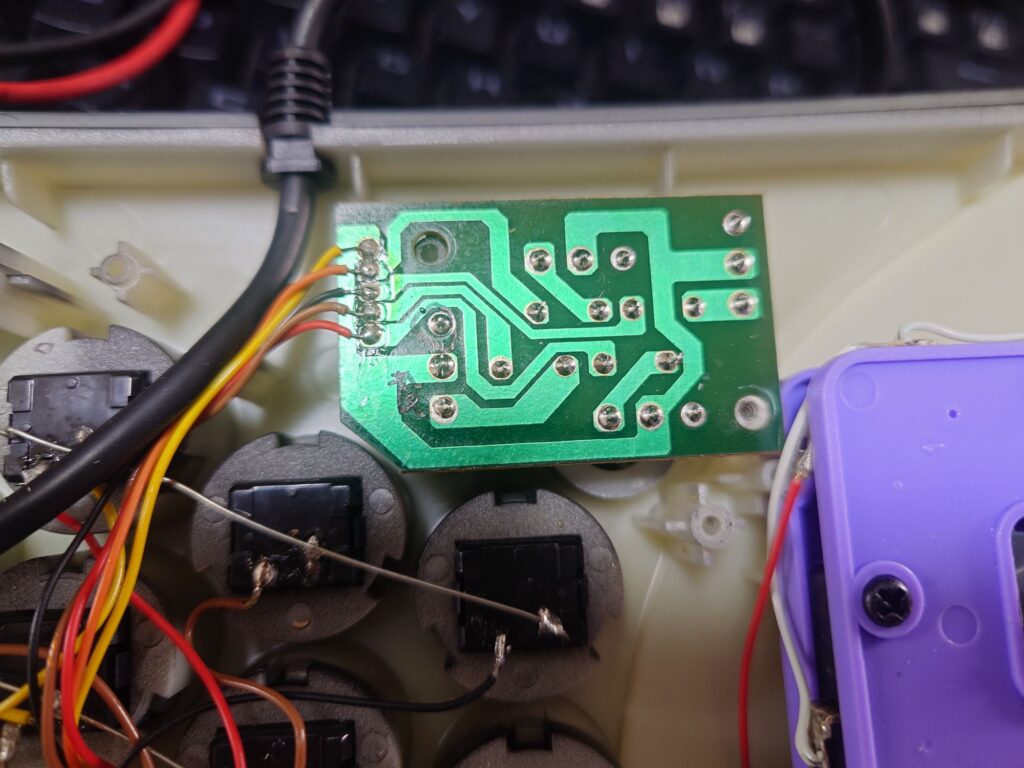

サブ基盤、このコントローラ特殊のTurbo,Clear,Throttle↑、↓のボタンがついています。
一番上がGNDのような？でも、メインボードのGNDとは違うようです。

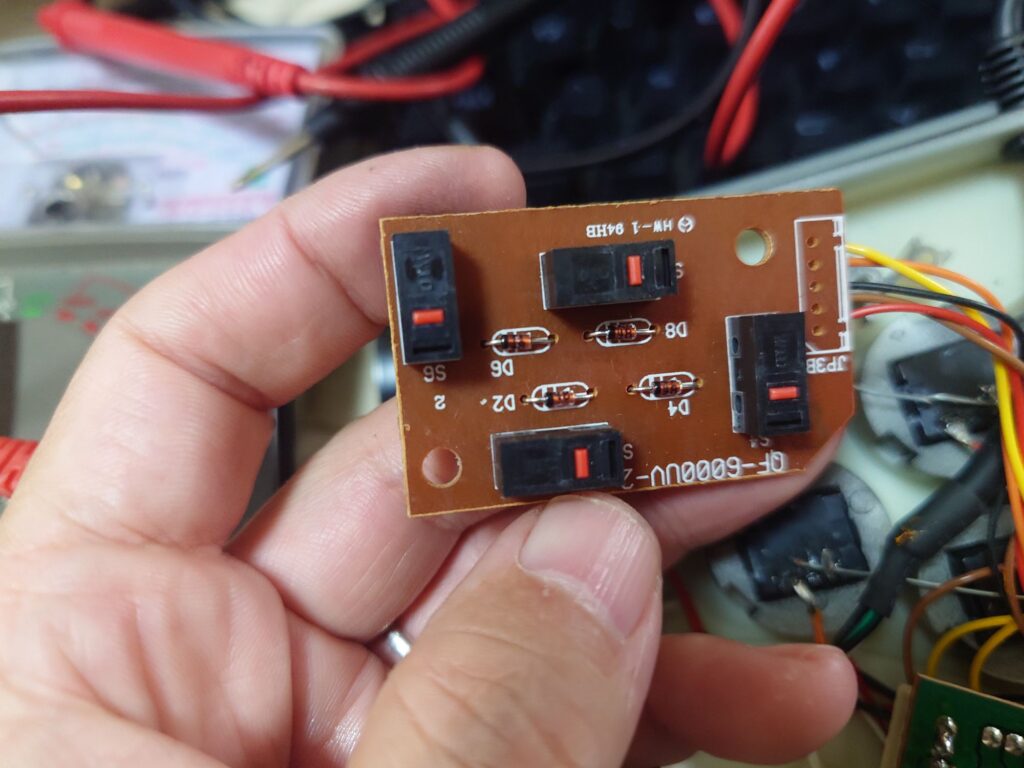

ネジ外して、ひっくり返すと表側。
スイッチと、なんとここにもダイオード。

この基板、信号線は、スイッチに入る前に何故かダイオードが入っています。そのダイオードを利用して、
・左側のもともとのイン側に接続するボタンのダイオードは既存の基板のダイオードを使用。
・もう1つのボタンからの信号にダイオードを繋げ、その先にスイッチの片方の足のランドに配線。ここでもう1つのボタンの信号と合流します。
しかし、このままではなぜか挙動がおかしく、小P小K同時押しのつもりが、↑ボタンになってました。左の入力がまとまっているところの、一番上のGNDっぽい信号があやしく、これを抜いて、本基板側のGND、実際は近くのボタンのざつなGND配線のところから引っ張って来ると、望みどおりになりました。ちなみに、そうすると、ここの4つのボタンは、ボタン1,2,3,4となりりましたのでおそらく内部的にはボタン1,2,3,4となにかのボタンの同時押しとかになっているのかなぁと。

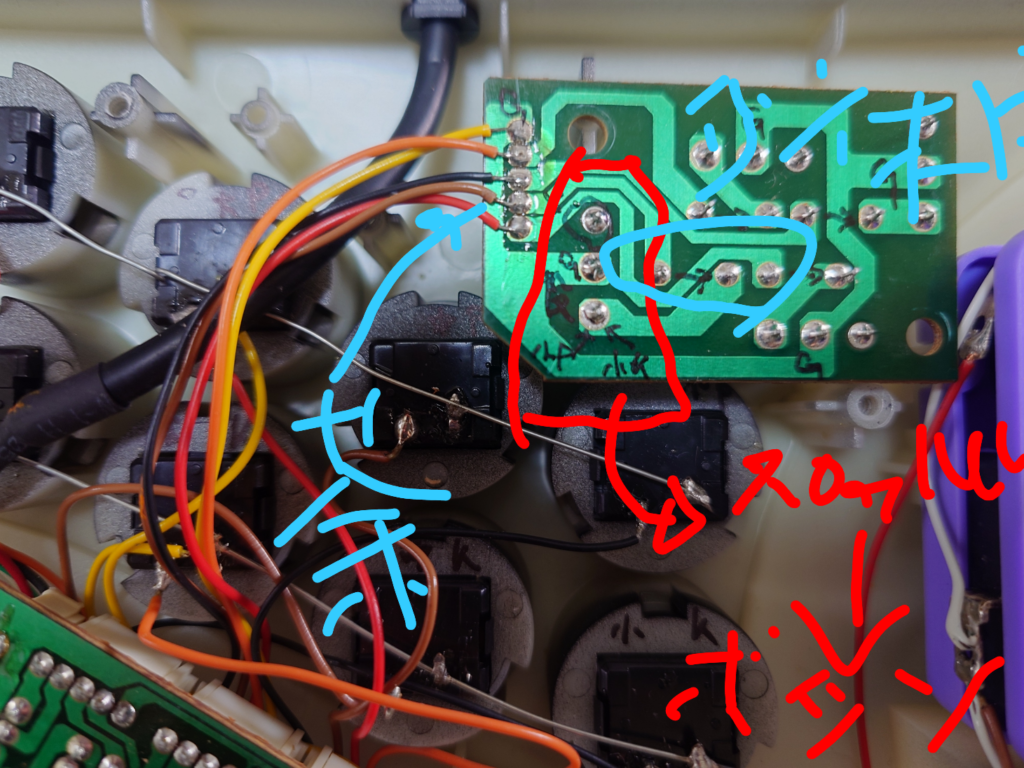

分析すると、左上のところにメイン基板からの配線があります。茶がターゲットのスロットル↓ボタン、赤い囲いのところがスロットル↓のボタンの3本のピン。1PINは固定用で配線されていない。メイン基板からの配線は水色丸のところにつながっており、その裏はダイオード、その先はスイッチの足。ダイオードの向きは通信線→ボタンの方向。これを小P小Kの投げにしたい。

同時押しボタンの実現には、同時押しボタン側に入る2つの信号線にそれぞれ逆流防止のダイオードを接続して、合流する必要があります。こうしないと3つのボタン、どれを押しても2つ同時押しになります。むかし、MSXとかX68030でよくやってました。

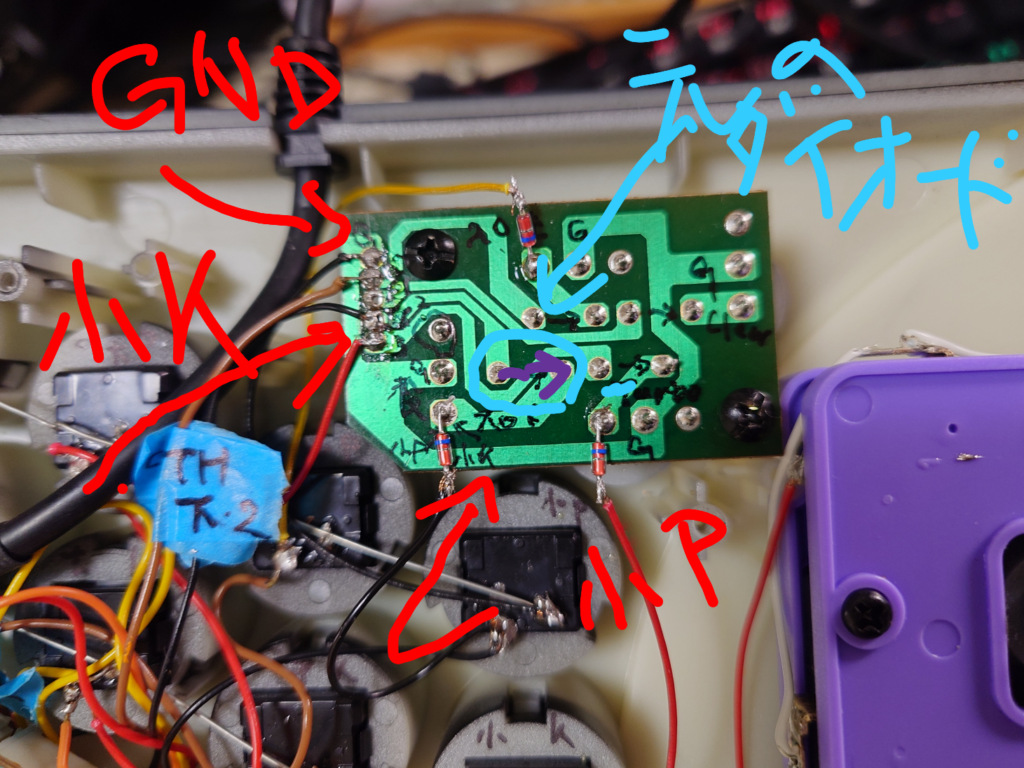

小Kはボタン番号1，これはメインボードからサブボートに配線が来ていたので、その線を使うために外して、つけて。これでダイオードを通してスイッチまで小Kが繋がります。もう1個の小Pのボタンに配線をはんだ付けして取り出し、ダイオードを合流するボタンのところにはんだ付けし、そこに小Pを接続。これで小P+小Kの投げボタンが完成。小P,小K単独で、同時押しにならないことも確認。これを3つ分作業しました。

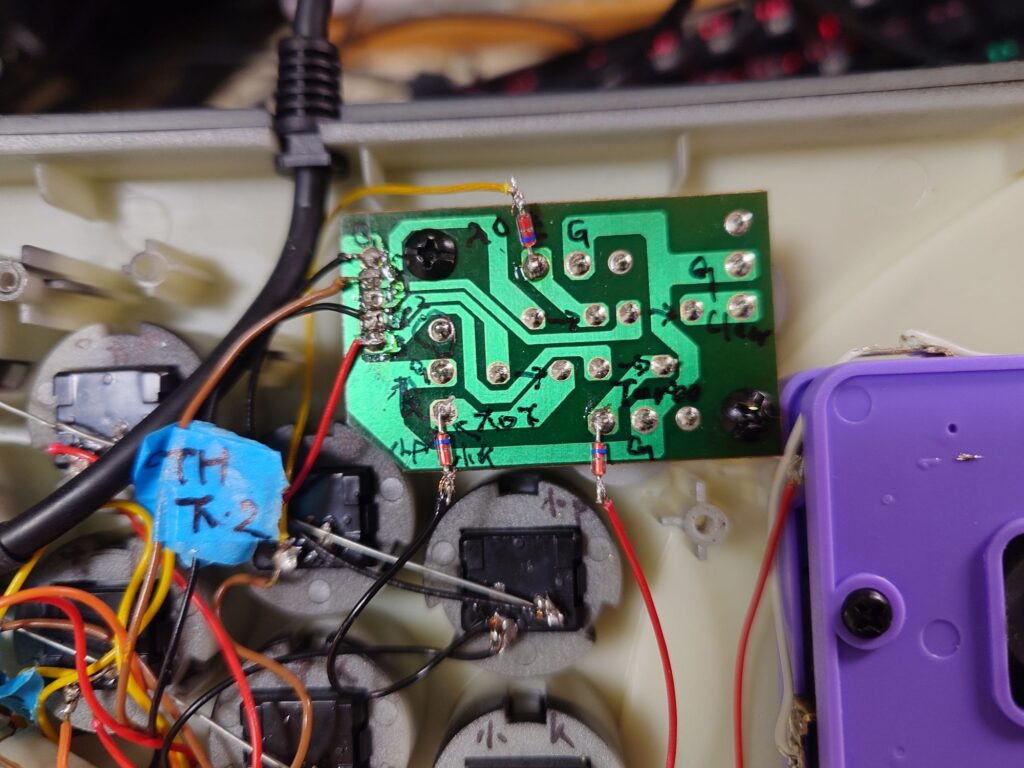

完成後の写真です。手持ちのダイオード3つ追加で、もとからある基板のダイオード3つを使って、3つの2つ像じ押しボタンができました。1つボタン余っていてこれは何にも繋げていません。

GEMINIとお話しながら、この基板どう思うとか？ダイオードの向きどっちだっけ？とか違うやん！とか喧嘩しながら楽しくできました。
最後にGEMINIに自慢してみた。
